제품 상세정보
원래 장소: 중국
브랜드 이름: Friendship Machinery
인증: CE, ISO
모델 번호: HYJ-60
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: Customized
포장 세부 사항: 나무상자, 표준 바다 포장
배달 시간: 20~30일(영업일 기준)
지불 조건: 전신환, L/C (신용장)
공급 능력: 5~30 세트
- 교정 속도: |
6.5m/분 |
- 압축 롤러 재료: |
42GrMo |
- 피동 롤러 소재: |
40Cr 단조 |
생산: |
H 빔 생산 라인 |
- 구동 모터: |
5.5KW |
- 최대 시스템 압력: |
14MPa |
- 교정 속도: |
6.5m/분 |
- 압축 롤러 재료: |
42GrMo |
- 피동 롤러 소재: |
40Cr 단조 |
생산: |
H 빔 생산 라인 |
- 구동 모터: |
5.5KW |
- 최대 시스템 압력: |
14MPa |

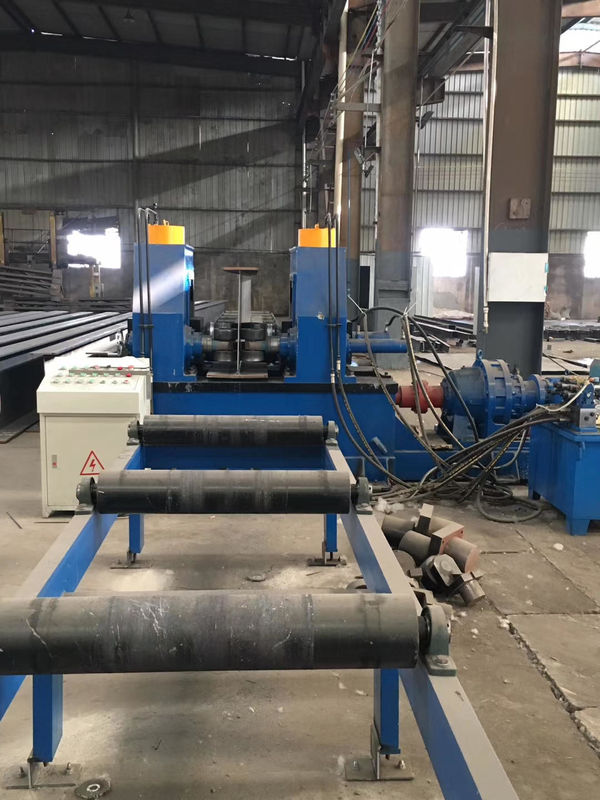

HYJ-60 H 빔 플랜지 수압 정렬 기계
1기술 매개 변수
● 플랜지 너비: 200-800mm
● 가장 큰 두께: 6-60mm (Q235 강철 만)
● 웹의 최소 높이: 200mm (웹의 높이는 200-350mm이고 플랜지 두께는 16mm 미만일 경우, 작은 롤러를 사용하십시오.주 직렬 롤러를 사용할 경우 웹 높이가 350mm 이상여야 합니다.)
● 구동 시스템:
- 구동 모터 및 환속기 유형: BWED-15KW-4P
- 줄기기 브랜드: 중국 창저우 우난
- 직렬 속도: 6.5m/min
- 압축 롤러 재료: 42GrMo
- 선도 롤러 재료: 40Cr 도장
● 수압 시스템:
- 구동 모터: 5.5KW
- 최대 시스템 압력: 14Mpa
- 일반 작업 압력: 10Mpa
- 실린더 슬라이더 연결: 공과 소켓 결합
● 주력 전력: 15KW
● 플랜지 두께와 너비 사이의 관계 (작품의 재료는 Q235)
| T | 12-14 | 14-20 | 20~24 | 26-30 | 30-35 | 40~50 | 50~60 |
| W | 200-800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - 구동 모터 및 감축기 유형 | BWED-15KW-4P |
| - 줄기기 브랜드 | 장저우 우난, 중국 |
| - 정렬 속도 | 6.5m/min |
| - 압축 롤러 재료 | 42GrMo |
| - 구동 롤러 재료 | 40Cr 도장 |
| - 구동 엔진 | 5.5KW |
| - 최대 시스템 압력 | 14Mpa |
| - 일반적인 작업 압력 | 10Mpa |
| - 실린더 슬라이더 연결 | 공과 소켓 결합 |
| ● 주력 전력 | 15KW |
2성능그리고 특징
H 빔 수압 정렬 기계는 H 빔의 플랜지 교정을 위해 사용됩니다. 레버 원칙과 탄력 회복을 통해,그것은 I 빔 또는 H 빔의 플랜지를 구부리는데 빔이 구멍을 통과하면.
장비는 전기 모터, 리드커머, 드라이브 휠 교정 장치, 주도 승강기 실린더, 전구, 메인프레임, 스탠드, 수압 시스템,앞/뒤로 올리는 윙크형 롤러 래크와 전기 제어 시스템교정 메커니즘은 컴팩트하고 견고하며 조작이 쉽습니다.
