제품 상세정보
원래 장소: 중국
브랜드 이름: Friendship Machinery
인증: CE, ISO
모델 번호: DBDH-1500
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: Customized
포장 세부 사항: 나무상자, 표준 바다 포장
배달 시간: 20~30일(영업일 기준)
지불 조건: 전신환, L/C (신용장)
공급 능력: 5~30 세트
웹 높이: |
300-1500mm |
웹 두께: |
5-16mm |
플랜지 너비: |
150-500mm |
원판 두께: |
5-32mm |
빔 길이: |
4000-15000mm |
최대 빔 무게: |
≤8' |
웹 높이: |
300-1500mm |
웹 두께: |
5-16mm |
플랜지 너비: |
150-500mm |
원판 두께: |
5-32mm |
빔 길이: |
4000-15000mm |
최대 빔 무게: |
≤8' |

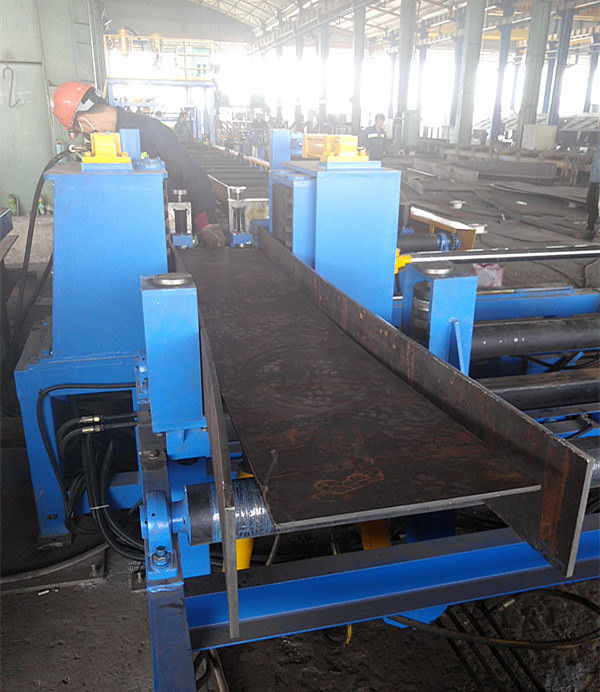

DBDH-1500 끝 조립 기계
1. 소개
끝 조립 기계는 H 모양으로 정규 판을 조립하고 끝에서 형성하는 점 용접을합니다. 끝 조립 기계는 주요 기계, 롤러 컨베이어,수압 시스템 및 전기 제어 시스템.
주요 기계는 웹 상승 메커니즘, 끝 정렬 장치 및 전송 메커니즘으로 구성됩니다. 모든 움직임은 수압 시스템 드라이브를 사용합니다.
롤러 컨베이어는 모터 감소 기어에 의해 회전, 다음 호스트 기계에 작업 조각을 운전합니다.롤러의 양쪽에서 회전 및 자석의 양쪽에서 플랜지 판을 마그네틱 가이드 바퀴에 흡수 할 수있는 롤러의 양쪽에서 수압 뒤집기 메커니즘이 있습니다, 그래서 그것은 중간에 평평한 웹 판과 H 모양 서있는 플랜지 판의 양쪽을 만들 수 있습니다.
2기술매개 변수
● 웹 높이: 300~1500mm
● 웹 두께: 5~16mm
● 플랜지 너비: 150~500mm
● 플랜지 두께: 5~32mm
● 빔 길: 4000~15000mm
● 최대 빔 무게: 4000kg
● 가로 절단 이동 각도: ≤8°
| ● 웹 높이 | 300~1500mm |
| ● 웹 두께 | 5~16mm |
| ● 플랜지 너비 | 150~500mm |
| ● 플랜지 두께 | 5~32mm |
| ● 빔 길 | 4000~15000mm |
| ● 최대 빔 무게 | 4000kg |
| ● 가로 절단 이동 각 | ≤8° |
3.공급 범위
● 주 기계: 1 세트
● 롤러 컨베이어: 3.4m * 4pcs
● 측면 뒤집기 장치: 앞/뒤 측면 뒤집기 프레임, 자기 바퀴
● 수압 시스템: 수압 펌프 역, 수압 실린더, 기름 파이프
● 전기 제어 시스템: 전기 제어 상자
● 참고: CO2 용접기 는 구매자 가 제공 하고 수동 조립 이 필요 합니다.
